چگونه سیم لعابی سه لایه می تواند عایق الکتریکی و راندمان سیم پیچی را بهبود بخشد

هوایینگ، یک تولید کننده تخصصی سیم عایق، توسعه می دهدسیم سه لایه میناکاری شدهبرای کاربردهایی که به عایق الکتریکی قابل اعتماد، رسانایی ثابت و عملکرد سیم پیچ دقیق نیاز دارند. درک ساخت و ساز، فرآیند ساخت و معیارهای انتخاب آن به مهندسان و تیم های تدارکاتی کمک می کند تا سیم مناسبی را برای تجهیزات فشرده الکتریکی و الکترونیکی انتخاب کنند.

سیم لعابی سه لایه برای ترکیب رسانایی الکتریکی با چندین لایه عایق محافظ طراحی شده است. عملکرد آن به ابعاد هادی، مواد پوشش، ضخامت عایق، چسبندگی و قوام ساخت بستگی دارد. برای مهندسانی که ترانسفورماتورها، سلف ها، سیم پیچ ها و سایر اجزای الکترومغناطیسی را طراحی می کنند، این ویژگی ها بر راندمان سیم پیچ، قابلیت اطمینان الکتریکی و پایداری عملیات طولانی مدت تأثیر می گذارد. این راهنما اصول کار، مزایای کلیدی، ملاحظات ساخت، سناریوهای کاربردی و عوامل خرید مرتبط با سیم سیم پیچ عایق سه لایه را توضیح می دهد. همچنین قابلیت های تولید Huaying را معرفی می کند و سؤالات عملی را ارائه می دهد که خریداران باید قبل از انتخاب مشخصات سیم بپرسند.

فهرست مطالب

1. سیم لعابی سه لایه چیست؟
2. ساختار و ترکیب مواد آن چگونه کار می کند؟
3. مزایای اصلی عملکرد چیست؟
4. سیم سه لایه لعابی چگونه تولید می شود؟
5. سیم سه لایه لعابی در کجا استفاده می شود؟
6. چگونه مشخصات سیم را مقایسه می کنید؟
7. خریداران چگونه باید سیم مناسب را انتخاب کنند؟
8. چه چیزی باید در مورد Huaying بدانید؟
9. سوالات متداول
10. نتیجه گیری

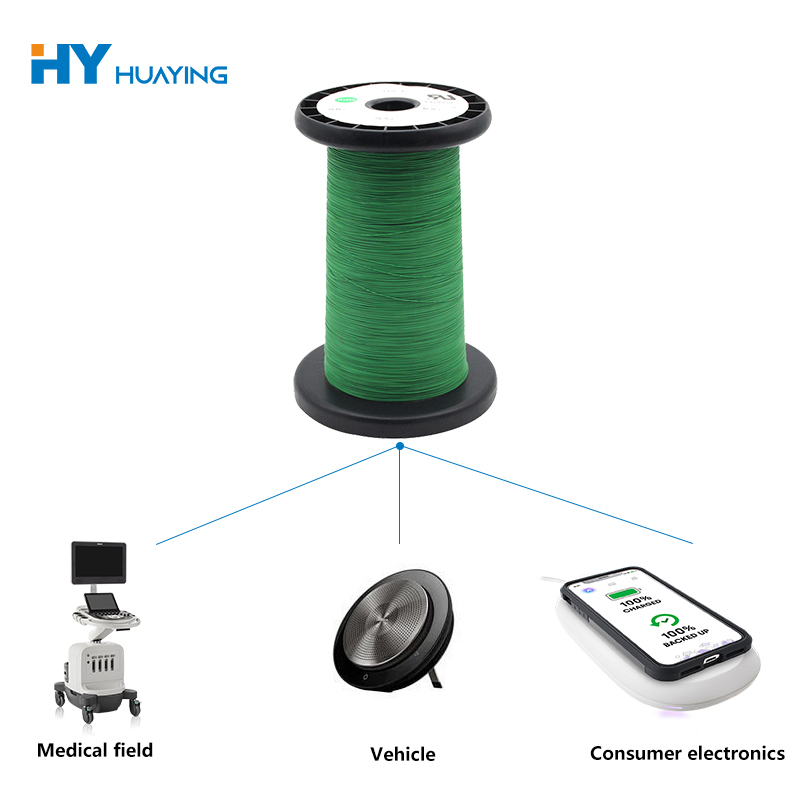

1. سیم لعابی سه لایه چیست؟

سیم لعابی سه لایه یک سیم رسانا است که با چندین پوشش یا لایه عایق طراحی شده است تا به جداسازی الکتریکی هادی از اجزای اطراف کمک کند. بسته به طراحی محصول، هادی ممکن است از مس یا مواد رسانای مشخص دیگری ساخته شود، در حالی که سیستم عایق با توجه به نیازهای الکتریکی، حرارتی و مکانیکی انتخاب می شود.

برخلاف هادی که توسط یک پوشش محافظت می شود، یک طرح عایق سه لایه موانع محافظ متعددی را ایجاد می کند. این ساختار می تواند قابلیت اطمینان عایق را بهبود بخشد و به سازندگان کمک کند تا اجزای الکترومغناطیسی فشرده را در جایی که فضای سیم پیچی محدود است توسعه دهند.

این اصطلاح را نباید با هر نوع سیم عایق سه گانه اشتباه گرفت. سیم سیم پیچ لعابی و سیم عایق سه گانه می توانند سیستم های پوشش دهی، روش های ساخت و الزامات انطباق متفاوتی داشته باشند. بنابراین خریداران باید ساختار دقیق محصول را به جای اینکه فرض کنند همه سیم‌های سه لایه ویژگی‌های عملکردی یکسانی دارند، بررسی کنند.

برای اطلاعات بیشتر در مورد محصول موجود، به صفحه محصول سیم مینای سه لایه Huaying مراجعه کنید.

2. ساختار و ترکیب مواد آن چگونه کار می کند؟

عملکرد سیم سیم پیچ سه لایه بستگی به نحوه عملکرد هادی و سیستم عایق دارد. هر جزء به مشخصات کلی الکتریکی و مکانیکی سیم کمک می کند.

• هسته رسانا:جریان الکتریکی را از طریق سیم پیچ عبور می دهد. مواد رسانا، ابعاد مقطع و پیکربندی رشته بر مقاومت الکتریکی و قابلیت حمل جریان تأثیر می‌گذارند.
• لایه عایق اولیه:یک مانع الکتریکی اولیه بین هادی و پیچ ها یا اجزای مجاور را فراهم می کند.
• لایه عایق میانی:یک مانع محافظ دیگر اضافه می کند و به سیستم عایق کلی کمک می کند.
• لایه عایق بیرونی:به محافظت از لایه های زیرین در هنگام جابجایی، سیم پیچی و مونتاژ، با توجه به خواص مواد کمک می کند.

ترکیب واقعی بسته به مشخصات محصول متفاوت است. اطلاعات محصول Huaying یک فرآیند تولید شامل فیلم پلی آمید، پوشش اسپری با عایق بالا و فایبرگلاس را توصیف می کند. خریداران باید توالی مواد و ساختار دقیق مدل انتخابی را قبل از گنجاندن آن در طرح تأیید کنند.

ضخامت عایق از اهمیت ویژه ای برخوردار است. عایق بسیار نازک ممکن است عملکرد دی الکتریک مورد نیاز را برآورده نکند، در حالی که عایق ضخیم غیر ضروری می تواند قطر سیم تمام شده را افزایش دهد و فضای موجود برای سیم پیچی را کاهش دهد. طراحی متعادل از قابلیت اطمینان الکتریکی و بسته بندی کارآمد اجزا پشتیبانی می کند.

3. مزایای اصلی عملکرد چیست؟

عایق الکتریکی قابل اعتماد

چندین لایه عایق می تواند محافظت بیشتری در برابر تماس الکتریکی بین هادی های مجاور و اجزای اطراف ایجاد کند. استحکام دی الکتریک واقعی به مواد عایق، ضخامت، کیفیت تولید و شرایط آزمایش بستگی دارد. مهندسان باید قبل از تأیید سیم برای تجهیزات حیاتی ایمنی، ولتاژ مقاومت مورد نیاز و استانداردهای قابل اجرا را تأیید کنند.

پتانسیل برای طرح های سیم پیچ فشرده

در جایی که سیستم عایق نیازهای الکتریکی کاربرد را برآورده می کند، یک ساختار سیمی به دقت بهینه شده ممکن است به کاهش نیاز به مواد عایق مکمل کمک کند. صرفه جویی در فضای حاصل به طراحی اجزا و الزامات عایق خاص بستگی دارد. آنها نباید بدون بررسی استانداردهای مربوطه فرض شوند.

کیفیت تولید ثابت

ابعاد هادی یکنواخت و پوشش های عایق از رفتار سیم پیچ قابل پیش بینی پشتیبانی می کند. عیوب پوشش، قطرهای ناسازگار، یا چسبندگی ضعیف می تواند مشکلاتی را در طول سیم پیچی خودکار ایجاد کند و ممکن است بر قابلیت اطمینان قطعه تمام شده تأثیر بگذارد.

ملاحظات هزینه بلند مدت

انتخاب سیم باید بیشتر از قیمت خرید اولیه باشد. کیفیت ثابت می تواند به کاهش عیوب تولید، دوباره کاری و نگهداری مرتبط با خرابی های مربوط به عایق کمک کند. سود هزینه واقعی بستگی به شرایط کاربرد، عمر محصول، بازده تولید و کیفیت مواد جایگزین مورد ارزیابی دارد.

این مزایا مشروط به انتخاب یک مشخصات مناسب و تایید عملکرد آن است. بدون طراحی عایق، نیاز به حفاظت الکتریکی مناسب، آزمایش و طراحی تجهیزات ایمن را برطرف نمی کند.

4. سیم لعابی سه لایه چگونه تولید می شود؟

قوام ساخت ضروری است زیرا هادی و عایق باید در طول سیم تمام شده یکنواخت باقی بمانند. Huaying چندین مرحله مهم در فرآیند تولید خود را توصیف می کند.

1. نقشه کشی سیم:مواد رسانا به ابعاد مورد نیاز کشیده می شود. کیفیت سطح و ثبات ابعادی برای عملیات پوشش بعدی مهم است.
2. آنیلینگ:عملیات حرارتی کنترل شده می تواند خواص مکانیکی هادی را تنظیم کند و به آن کمک کند تا به ویژگی های مورد نیاز برای سیم پیچی و پردازش بیشتر دست یابد.
3. کاربرد عایق:مواد پوشش یا عایق با توجه به ساخت محصول مشخص شده اعمال می شود. پوشش یکنواخت به محدود کردن لکه های نازک و سایر عیوب احتمالی کمک می کند.
4. کنترل ضخامت:سازنده ابعاد عایق را برای دستیابی به قطر نهایی و عملکرد الکتریکی مورد نیاز کنترل می کند.
5. درمان:در جایی که سیستم پوشش نیاز به پخت دارد، پردازش کنترل شده به توسعه خواص پوشش و چسبندگی مورد نظر کمک می کند.
6. بازرسی نهایی:بررسی های ابعادی، بصری، الکتریکی و مکانیکی مناسب به تأیید انطباق با مشخصات محصول کمک می کند.

صفحه محصول Huaying دقت کنترل ضخامت 0.005 ± میلی متر را برای فرآیند پوشش توضیح داده شده گزارش می دهد. خریداران باید هنگام استفاده از این رقم به عنوان نیاز خرید، مرجع اندازه‌گیری، مدل قابل اجرا و روش بازرسی را تأیید کنند.

برای تیم های مهندسی، مفیدترین مستندات کیفیت شامل مشخصات محصول تعریف شده، معیارهای بازرسی، اطلاعات قابلیت ردیابی در صورت وجود و نتایج آزمایش مربوط به برنامه مورد نظر است.

5. در کجا از سیم لعابی سه لایه استفاده می شود؟

سیم سیم پیچ عایق سه لایه ممکن است برای محصولات الکتریکی و الکترونیکی در نظر گرفته شود که در آنها قابلیت اطمینان عایق، سیم پیچ فشرده و رسانایی ثابت مهم هستند. مناسب بودن به مشخصات واقعی سیم و شرایط عملیاتی تجهیزات بستگی دارد.

• ترانسفورماتورها:هادی های سیم پیچ باید الزامات ولتاژ، دما، عایق و ابعاد قطعه را برآورده کنند.
• سلف ها و چوک ها:سیم سیم پیچ مناسب از طرح های اجزای مغناطیسی مورد استفاده در مدارهای تبدیل توان و فیلتر پشتیبانی می کند.
• منابع تغذیه سوئیچینگ:مشخصات عایق و هادی باید با فرکانس سوئیچینگ، تنش ولتاژ، شرایط حرارتی و الزامات ایمنی قابل اجرا سازگار باشد.
• تجهیزات الکترونیکی:ماژول های قدرت فشرده و سایر مجموعه های الکتریکی ممکن است از سیم پیچی که برای فضای نصب محدود انتخاب شده است بهره مند شوند.
• سیستم های برق صنعتی:اجزای سیم پیچ سفارشی به مشخصات سیم مطابق با چرخه کاری و شرایط محیطی آنها نیاز دارند.

قبل از انتخاب سیم برای هر یک از این کاربردها، مهندسان باید افزایش دما، تنش الکتریکی، کشش سیم پیچ، فرکانس کاری، قرار گرفتن در معرض رطوبت و الزامات گواهی مربوطه را ارزیابی کنند. مناسب بودن یک محصول برای یک ترانسفورماتور یا منبع تغذیه به طور خودکار مناسب بودن هر طرحی را ایجاد نمی کند.

6. چگونه مشخصات سیم را مقایسه می کنید؟

مقایسه مشخصات قابل اعتمادتر از انتخاب سیم تنها بر اساس نام محصول آن است. جدول زیر پارامترهای اصلی را که خریداران باید بررسی کنند خلاصه می کند.

هوایینگ نمونه پیکربندی هادی، اهداف قطر کلی و مقادیر مقاومت هادی را در صفحه محصول خود منتشر می کند. از آنجایی که مقادیر مختص مدل هستند، خریداران باید قبل از استفاده از هر رقمی در محاسبات مهندسی، با جدول مشخصات اصلی مشورت کرده و درخواست تأیید کنند.

مرجع: مشخصات سیم لعابی سه لایه از Huaying.

7. خریداران چگونه باید سیم مناسب را انتخاب کنند؟

انتخاب سیم صحیح به جای ادعای کلی در مورد عملکرد عایق، با کاربرد شروع می شود. تیم های تدارکات و مهندسان طراحی می توانند از چک لیست زیر برای محدود کردن گزینه های مناسب استفاده کنند.

• الزامات الکتریکی را تعریف کنید:ولتاژ کاری، جریان مورد انتظار، فرکانس، الزامات مقاومت دی الکتریک و مقاومت قابل قبول را مشخص کنید.
• شرایط حرارتی را تأیید کنید:دمای عملیاتی مورد انتظار، افزایش دما، روش خنک‌سازی و چرخه کار را تعیین کنید.
• محدودیت های سیم پیچ را بررسی کنید:پنجره سیم پیچ موجود، قطر نهایی مورد نیاز، شعاع خمش و محدودیت های تجهیزات تولید را تعیین کنید.
• بررسی سیستم عایق:درخواست جزئیات در مورد مواد لایه، تحمل ضخامت، چسبندگی، و روش های تست الکتریکی مربوطه.
• بررسی نیازهای انطباق:شناسایی استانداردها و تاییدیه های مورد نیاز برای تجهیزات نهایی و بازار مقصد.
• ارزیابی ثبات تولید:در مورد روش های بازرسی، سازگاری دسته ای، بسته بندی و اسناد ردیابی بپرسید.
• درخواست نمونه در صورت لزوم:قبل از تأیید تولید حجم، سیم نمونه را با استفاده از فرآیند سیم پیچ واقعی و طراحی جزء آزمایش کنید.

یک پرس و جو فنی واضح باید شامل نقشه ها یا اهداف ابعادی، تقاضای سالانه یا دسته ای، شرایط عملیاتی، استانداردهای مورد نیاز و هرگونه انتظارات بسته بندی یا تحویل خاص باشد. این اطلاعات به تامین کننده کمک می کند تا تعیین کند آیا یک مدل موجود مناسب است یا اینکه آیا یک مشخصات سفارشی نیاز به ارزیابی دارد.

8. در مورد Huaying چه چیزی باید بدانید؟

Huizhou Huaying Electronic Technology Co.، Ltd. محصولات سیم عایق را عرضه می کند و تمرکز خود را بر توسعه محصول، کیفیت ساخت و پشتیبانی مشتری شرح می دهد. با توجه به اطلاعات محصول این شرکت، فرآیند تولید سیم لعابی سه لایه آن شامل کشیدن سیم، بازپخت، کاربرد عایق، پخت کنترل شده و کنترل ابعادی است.

این شرکت همچنین گزارش می دهد که بیش از 10 حق ثبت اختراع و یک تیم تحقیق و توسعه متشکل از 20 نفر دارد. این ارقام گزارش‌شده توسط شرکت، پیش‌زمینه‌ای درباره قابلیت‌های توسعه اعلام‌شده آن ارائه می‌کنند، اما خریداران باید اسناد مربوطه را در زمانی که مالکیت پتنت، صلاحیت‌های فنی یا سایر شواهد برای تأیید تأمین‌کننده مورد نیاز است، درخواست کنند.

هنگام ارزیابی Huaying یا تامین کننده سیم دیگری، تیم های خرید باید بیشتر از اعتبار شرکت را در نظر بگیرند. مهمترین سؤالات مربوط به این است که آیا سیم پیشنهادی با کاربرد مطابقت دارد، آیا سوابق کیفی مورد نیاز موجود است یا خیر، و آیا نمونه ها و دسته های تولیدی می توانند به طور مداوم مشخصات مورد توافق را برآورده کنند.

برای جزئیات مربوط به محصول، از صفحه رسمی سیم لعابی سه لایه Huaying به عنوان نقطه شروع بحث فنی استفاده کنید.

9. سوالات متداول

1. هدف اصلی سیم میناکاری سه لایه چیست؟

هدف اصلی آن ترکیب یک هسته رسانا با چندین لایه عایق است که به جداسازی هادی الکتریکی از پیچ های مجاور و اجزای اطراف کمک می کند. سطح حفاظت واقعی به ساختار سیم، خواص مواد و نتایج آزمایش تایید شده بستگی دارد.

2. آیا سیم سه لایه میناکاری شده همان سیم عایق سه لایه است؟

نه لزوما. این اصطلاحات می توانند محصولات مرتبط را توصیف کنند، اما هادی، مواد عایق، روش پوشش و الزامات انطباق ممکن است متفاوت باشد. همیشه قبل از اینکه این دو را قابل تعویض تلقی کنید، ساختار دقیق و استاندارد محصول قابل اجرا را تأیید کنید.

3. کدام عوامل عملکرد الکتریکی سیم را تعیین می کنند؟

عوامل مهم عبارتند از مواد و ابعاد هادی، مقاومت الکتریکی، ضخامت عایق، استحکام دی الکتریک، درجه حرارت، و قوام ساخت. عملکرد باید با استفاده از مشخصات و شرایط آزمایش مربوط به تجهیزات مورد نظر ارزیابی شود.

4. آیا سیم لعابی سه لایه قابل سفارشی سازی است؟

سفارشی سازی ممکن است بسته به قابلیت های سازنده و نیازهای تولید امکان پذیر باشد. خریداران باید اندازه هادی هدف، قطر نهایی، الزامات عایق، پارامترهای الکتریکی و مقدار سفارش مورد انتظار را برای تعیین امکان سنجی ارائه دهند.

5. خریداران چگونه می توانند کیفیت محصول را قبل از ثبت سفارش انبوه بررسی کنند؟

برگه اطلاعات فنی فعلی، سوابق بازرسی مربوطه، و اسناد انطباق موجود را درخواست کنید. در صورت لزوم، نمونه‌ها را از طریق بررسی‌های ابعادی، آزمایش‌های سیم‌پیچ و آزمایش‌های الکتریکی که مطابق با الزامات برنامه انجام می‌شوند، ارزیابی کنید.

6. چه اطلاعاتی باید در درخواست نقل قول گنجانده شود؟

شامل مدل یا نقشه سیم مورد نیاز، ابعاد هادی، ساخت عایق، عملکرد الکتریکی هدف، استانداردهای قابل اجرا، مقدار سفارش، مقصد تحویل، و هر نوع تست یا بسته بندی مورد نیاز است. یک درخواست کامل، ارزیابی فنی و نقل قول را کارآمدتر می کند.

10. نتیجه گیری

سیم لعابی سه لایه می تواند از طرح های الکتریکی که به عایق قابل اعتماد، رسانایی ثابت و سیم پیچی کارآمد نیاز دارند پشتیبانی کند. انتخاب محصول مناسب مستلزم مقایسه دقیق ابعاد هادی، ساخت عایق، عملکرد دی الکتریک، محدودیت های حرارتی و کیفیت ساخت است. با تأیید این عوامل قبل از تولید، مهندسان و تیم های تدارکات می توانند عدم تطابق مشخصات را کاهش دهند و تصمیمات خرید آگاهانه تری بگیرند. اگر سیم سیم پیچ عایق بندی شده را برای ترانسفورماتورها، سلف ها یا سایر کاربردهای الکتریکی تامین می کنید،با Huaying تماس بگیریدبرای بحث در مورد نیازهای فنی خود، درخواست مشخصات محصول و کشف راه حل مناسب برای پروژه خود.
